Regulátor teploty je zariadenie, ktoré sníma aktuálnu teplotu procesu alebo prostredia prostredníctvom snímača, porovnáva túto hodnotu s vopred nakonfigurovanou cieľovou hodnotou a potom vydáva riadiaci výstup na korekciu akejkoľvek odchýlky. Tento výstup poháňa pohon – vykurovacie teleso, chladiacu jednotku alebo alarm – aby sa skutočná teplota vrátila späť do súladu s nastavenou hodnotou. Cyklus sa potom neustále opakuje: vnímaj, porovnávaj, konaj. Táto štruktúra s uzavretou slučkou je to, čo definuje regulátor teploty a oddeľuje ho od prístrojov, ktoré iba merajú.
Odlíšenie od teplomera stojí za to uviesť priamo. Teplomer je pasívny prístroj – vytvára údaj a tam sa zastaví. A regulátor teploty používa toto čítanie ako vstup pre rozhodnutie a toto rozhodnutie vytvára fyzickú odpoveď. Teplomer informuje operátora; regulátor teploty riadi proces sám. V aplikáciách, kde má tepelná konzistencia dôsledky na bezpečnosť alebo kvalitu, je táto autonómna regulačná schopnosť dôvodom existencie regulátora.
Regulátory teploty existujú v širokom spektre konštrukčných prístupov a ich správna forma do veľkej miery závisí od požiadaviek na presnosť a konektivitu aplikácie. Mechanické ovládače – vrátane bimetalických pásikov a typov s expanziou kvapaliny – boli základom kategórie po väčšinu dvadsiateho storočia a naďalej sa používajú v starých priemyselných inštaláciách a základných domácich spotrebičoch. Fungujú bez elektroniky a spoliehajú sa na fyzickú deformáciu materiálov na otvorenie alebo zatvorenie obvodu. Ich kontrolné pásmo je široké, typicky niekoľko stupňov, vďaka čomu sú vhodné len tam, kde je prijateľná približná regulácia.
Elektronické PID regulátory sú súčasným mainstreamom. PID znamená proporcionálne, integrálne a odvodené – tri matematické pojmy popisujúce, ako regulátor vypočítava svoj korekčný výstup na základe veľkosti, trvania a rýchlosti zmeny odchýlky od nastavenej hodnoty. Dobre vyladený PID regulátor dokáže udržiavať procesné teploty v rozmedzí ±0,1 °C, a preto je tento typ štandardom vo farmaceutickej výrobe, spracovaní potravín, laboratórnych zariadeniach a priemyselných výrobných linkách. Ovládače pripojené k internetu vecí predstavujú vznikajúci segment trhu. Zachovávajú si základnú funkciu regulácie PID, ale pridávajú sieťovú konektivitu, umožňujúcu vzdialené monitorovanie, konfiguráciu a zaznamenávanie údajov prostredníctvom cloudových platforiem. Ich prijatie rastie v obchodnom manažmente budov, logistike chladiaceho reťazca a prepojených výrobných prostrediach.
| Typ | Prevádzkový princíp | Typická presnosť | Bežné prípady použitia |
|---|---|---|---|
| Mechanické | Fyzická deformácia materiálu aktivuje spínač | ±2–5°C | Legacy HVAC, základné domáce spotrebiče |
| Elektronické PID | Výpočet proporcionálnej, integrálnej, derivačnej chyby | ±0,1–0,5°C | Priemyselné procesy, farmácia, výroba potravín, lab |
| IoT / Smart | PID so sieťovým pripojením a vzdialeným rozhraním | ±0,1°C alebo lepšie | Inteligentné budovy, chladiaci reťazec, prepojená výroba |
Pochopenie architektúry uzavretej slučky pomáha objasniť, prečo sa regulátory teploty správajú odlišne od jednoduchších spínacích zariadení. Keď procesná teplota stúpne nad nastavenú hodnotu, regulátor jednoducho nevypne ohrev a nečaká. PID regulátor vypočítava, ako vysoko nad cieľovou teplotou je teplota, ako dlho je nad ňou a ako rýchlo ešte stúpa – a podľa toho upravuje svoj výkon. Ak teplota rýchlo stúpa, derivačný člen pridá tlmiaci signál, ktorý začne s nápravnou činnosťou skôr, čím sa zníži prekmit. Ak malá odchýlka pretrváva dlhší čas, integrálny člen túto chybu akumuluje a zvyšuje korekčný výstup, kým sa nevyrieši. Výsledkom je skôr riadiaca odozva, ktorá je úmerná skutočnej dynamike procesu, než tupý vypínač.
Toto správanie je najdôležitejšie v procesoch, kde prekročenie cieľovej teploty má skutočné následky – farmaceutická šarža, ktorá prekročí svoj limit procesnej teploty, potravinový produkt, ktorý je príliš dlho udržiavaný nad bezpečným tepelným prahom, alebo chemická reakcia, ktorá sa pri vyšších teplotách stáva nestabilnou. V týchto súvislostiach nie je presnosť odozvy PID zdokonalením, ale funkčnou požiadavkou.

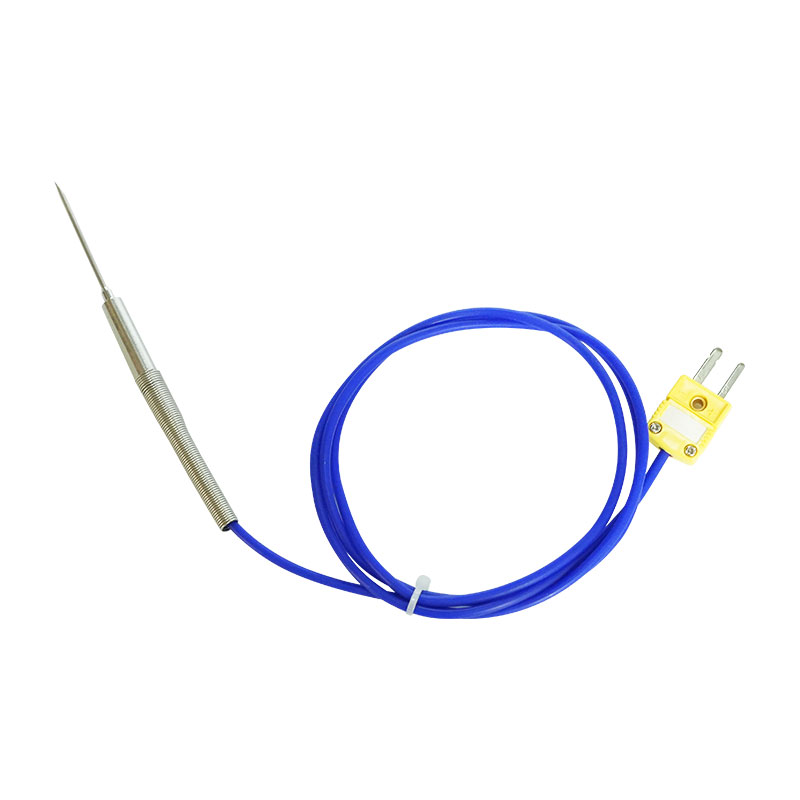

Výkon regulátora teploty závisí priamo od snímača, ktorý poskytuje svoj vstupný signál. Termočlánky sú najbežnejšou voľbou pre vysokoteplotné priemyselné aplikácie, ktoré ponúkajú široký rozsah merania a mechanickú odolnosť za cenu o niečo nižšej presnosti. RTD (odporové teplotné detektory) poskytujú vyššiu presnosť a stabilitu v miernych teplotných rozsahoch a sú preferované vo farmaceutickom, potravinárskom a laboratórnom prostredí. Termistory ponúkajú najvyššiu citlivosť v úzkom rozmedzí teplôt okolia.
Väčšina moderných elektronických ovládačov je navrhnutá tak, aby akceptovala viacero typov vstupov senzorov s konfiguráciou zvolenou počas nastavovania. Okrem snímača sa regulátory teploty zvyčajne integrujú do širšej riadiacej infraštruktúry zariadenia – pripájajú sa k PLC, systémom SCADA alebo platformám správy budov prostredníctvom štandardných komunikačných protokolov. Táto integračná schopnosť umožňuje jedinému regulátoru fungovať nielen ako samostatný regulátor, ale aj ako komponent produkujúci dáta v rámci väčšieho automatizovaného systému.
Globálny trh s regulátormi teploty bol v roku 2024 ocenený na približne 7,8 miliardy USD a predpokladá sa, že do roku 2030 prekoná 12 miliárd USD, čo predstavuje zložené ročné tempo rastu približne 7,4 %. Táto trajektória nie je poháňaná jediným sektorom alebo krátkodobým prudkým nárastom dopytu – odráža trvalé investície do priemyselnej automatizácie, energetickej infraštruktúry, spracovania potravín a farmaceutických výrobkov a správy budov. Keď trh tejto veľkosti rastie týmto tempom vo viacerých odvetviach konečného použitia súčasne, má to tendenciu naznačovať, že základná potreba je skôr štrukturálna ako cyklická. Regulácia teploty nie je voliteľná aktualizácia; je to prevádzková požiadavka v akomkoľvek procese, kde tepelné podmienky ovplyvňujú bezpečnosť, kvalitu alebo účinnosť.
Čo robí toto číslo rastu významnejším, je zloženie toho, odkiaľ pochádza. Vyspelé priemyselné trhy prispievajú k rastúcemu dopytu prostredníctvom výmeny zariadení a modernizácie automatizácie. Rozvíjajúce sa trhy – najmä v juhovýchodnej Ázii, na Strednom východe a v častiach Latinskej Ameriky – prispievajú k novému objemu inštalácií, keďže výrobná kapacita sa rozširuje a regulačné normy pre bezpečnosť potravín a manipuláciu s liekmi sa prijímajú širšie. Oba kanály sú aktívne súčasne, čo dáva trhu určitý stupeň odolnosti, ktorý kategóriám rastu z jedného zdroja zvyčajne chýba.
Rast tejto kategórie je formovaný tromi odlišnými, ale silnejúcimi tlakmi, z ktorých každý prichádza z iného smeru a každý je nezávisle dostatočne silný na to, aby sám o sebe udržal zmysluplný dopyt.
Prvým je riadenie nákladov na energiu. Procesy priemyselného vykurovania a chladenia predstavujú podstatnú časť celkovej spotreby energie vo výrobných prostrediach, a keďže ceny energie zostali naprieč hlavnými ekonomikami zvýšené, obchodný prípad precízneho tepelného manažmentu sa stal jednoduchšie. Zle kontrolovaný proces, ktorý prekračuje svoj teplotný cieľ, plytvá energiou pri každom cykle. Dobre vyladený PID regulátor, ktorý minimalizuje prekmit a skracuje dobu zdržania pri neoptimálnych teplotách, môže produkovať merateľné zníženie spotreby energie počas výrobného cyklu. V zariadeniach fungujúcich nepretržite sa tieto zníženia kumulujú do čísel, ktoré odôvodňujú kapitálové investície do modernizovaných riadiacich zariadení – čo je presne výpočet, ktorý v súčasnosti robia obstarávacie tímy v energeticky náročných odvetviach.
Druhý tlak prichádza z nového energetického sektora. Úložné systémy lítium-iónových batérií, fotovoltaické invertory a infraštruktúra nabíjania elektrických vozidiel fungujú v úzkych tepelných oknách. Články batérie, ktoré sa nabíjajú alebo vybíjajú mimo ich menovitý teplotný rozsah, sa rýchlejšie degradujú a nesú bezpečnostné riziká. Príliš horúce meniče strácajú účinnosť a životnosť. Požiadavky tepelného manažmentu v týchto aplikáciách nie sú periférne – sú kľúčové pre to, či zariadenie funguje tak, ako je špecifikované, a vydrží tak dlho, ako by malo. Keďže investície do novej energetickej infraštruktúry sa celosvetovo neustále rozširujú, dopyt po regulátoroch teploty, ktoré sú schopné splniť tieto požiadavky, rastie.
Tretí tlak je regulačný. Požiadavky na chladiarenský reťazec pre potraviny a farmaceutické výrobky sa stali normatívnejšími v Spojených štátoch aj v Európskej únii. FDA 21 CFR časť 11 stanovuje požiadavky na elektronické záznamy a revízne záznamy vo farmaceutických výrobných prostrediach, čo efektívne nariaďuje používanie kontrolórov schopných zaznamenávať a prenášať procesné údaje v overiteľnom formáte. Smernice EÚ o správnej distribučnej praxi ukladajú porovnateľné požiadavky na farmaceutickú logistiku. Tieto predpisy nepodporujú len lepší tepelný manažment – vyžadujú ho spolu s dokumentáciou vo forme, ktorú môžu kontrolovať regulačné orgány. Zariadenia, ktoré ešte neupgradovali svoju infraštruktúru regulácie teploty, aby spĺňali tieto normy, fungujú na vypožičaný čas.
| Dopytový ovládač | Zdroj tlaku | Ovplyvnené odvetvia |
|---|---|---|
| Riadenie nákladov na energiu | Trvalo vysoké ceny priemyselnej energie; efektívnosti | Výroba, chemikálie, spracovanie potravín, vzduchotechnika |
| Nový energetický tepelný manažment | Batériové úložisko, solárne invertory, rozšírenie infraštruktúry EV | Skladovanie energie, obnoviteľná energia, automobilový priemysel |
| Regulácia chladiacej reťaze | FDA 21 CFR časť 11, HDP EÚ, sprísnenie noriem bezpečnosti potravín | Farmaceutický priemysel, potraviny a nápoje, logistika |
Jednou z najdôslednejších dynamik na tomto trhu je priepasť medzi tým, kde v súčasnosti existuje dopyt po inteligentnej regulácii teploty a kde sa v skutočnosti nachádza inštalovaná základňa priemyselných zariadení. Veľká časť prevádzkových výrobných zariadení – najmä v starších priemyselných ekonomikách a v sektoroch s dlhými cyklami výmeny zariadení – stále funguje na diskrétnych, nezosieťovaných ovládačoch, ktoré boli inštalované pred desaťročím alebo viac. Tieto zariadenia môžu udržiavať nastavenú hodnotu, ale nemôžu zaznamenávať údaje, komunikovať so systémom riadenia závodu, podporovať vzdialenú konfiguráciu ani generovať záznamy auditu, ktoré vyžadujú moderné regulačné rámce.
Tlak na uzavretie tejto medzery teraz prichádza z dvoch smerov naraz. Pokiaľ ide o politiku, regulačné požiadavky na integritu údajov a procesnú dokumentáciu sa rozširujú do odvetví a typov zariadení, ktoré boli predtým vyňaté alebo len mierne kontrolované. Pokiaľ ide o náklady, zariadenia, ktoré nedokážu preukázať súlad s tepelným procesom, čelia rastúcemu sporu so zákazníkmi, poisťovateľmi a regulátormi exportného trhu. Kombinácia týchto dvoch tlakov stláča časovú os, v rámci ktorej môžu operátori primerane odložiť rozhodnutie o modernizácii. Zariadenia, ktoré mohli plánovať päťročný prechod, zisťujú, že ich okno je kratšie, ako predpokladali.
Pre výrobcov a distribútorov inteligentných regulátorov teploty predstavuje táto medzera dobre definovanú príležitosť. Náhradný trh je veľký, spúšťacie podmienky sú čoraz viac externé, a nie diskrečné, a kategória produktov, ktorá rieši potrebu – ovládače pripojené k internetu vecí, zaznamenávanie údajov, protokol kompatibilné – je technicky vyspelá a komerčne dostupná. Otázkou pre väčšinu operátorov nie je, či upgradovať, ale kedy, a odpoveď je formovaná silami mimo ich priamej kontroly.
Krátkodobé smerovanie trhu regulátorov teploty smeruje k hlbšej integrácii s infraštruktúrou riadenia závodu a zariadení. Ovládače, ktoré dokážu komunikovať cez štandardné priemyselné protokoly, posielať údaje do cloudových analytických platforiem a podieľať sa na pracovných postupoch prediktívnej údržby, sa v nových inštaláciách stávajú skôr základným očakávaním ako prémiovou funkciou. Hardvérové náklady na pridanie konektivity do radiča klesli do bodu, keď už nepredstavujú zmysluplnú bariéru, čo znamená, že diferenciácia sa posúva smerom k softvérovým schopnostiam, použiteľnosti údajov a podpore integrácie.
Súčasne sa rozširuje rozsah použitia regulátorov teploty. Sektory, ktoré historicky riadili teplotu manuálnymi kontrolami alebo základnými spínacími zariadeniami – výroba potravín v malom meradle, laboratórne prostredie, mestské vertikálne poľnohospodárstvo, výroba zdravotníckych pomôcok – si osvojujú schopnejší riadiaci hardvér, keďže náklady a zložitosť takejto činnosti sa znižujú. Toto rozšírenie adresovateľného trhu v kombinácii s náhradným dopytom generovaným digitalizačnou medzerou v zavedených odvetviach dáva kategórii rastový profil, ktorý pravdepodobne zostane aktívny aj po súčasnom prognózovanom období.
Algoritmus PID, ktorý je základom väčšiny moderných elektronických regulátorov teploty, bol zdokonaľovaný v priebehu desaťročí priemyselného nasadenia. Keď je konvenčný PID regulátor správne vyladený pre daný proces, dokáže udržiavať teploty v rozmedzí ±0,1 °C s vysokým stupňom konzistencie počas prevádzkových cyklov. Táto úroveň presnosti nie je náhodná – je výsledkom matematicky štruktúrovanej odozvy riadenia, ktorá zodpovedá za veľkosť odchýlky, trvanie odchýlky a rýchlosť, akou sa mení. Pre stabilné, dobre charakterizované procesy táto kombinácia vytvára kontrolné správanie, ktoré je spoľahlivé a opakovateľné bez nutnosti neustáleho nastavovania.
Radiče s podporou internetu vecí tu prinášajú komplikáciu. Pretože inteligentné regulátory vyrába oveľa širšia škála výrobcov ako konvenčný hardvér PID, a pretože ich riadiace algoritmy sú implementované v softvéri, ktorý sa značne líši v kvalite, presnosť poskytovaná pripojeným regulátorom nie je samozrejmosťou. Niektoré ovládače internetu vecí implementujú PID správne a poskytujú rovnakú presnosť ako ich konvenčné náprotivky. Iní používajú zjednodušenú logiku ovládania – základné zapínanie/vypínanie v prepojenom rozhraní – ktorá funguje podstatne horšie. Kupujúci hodnotiaci inteligentné ovládače by nemali predpokladať, že konektivita znamená presnosť ovládania. Tieto dva atribúty sú nezávislé a kvalita algoritmu si zaslúži priamu kontrolu bez ohľadu na to, ako sa produkt predáva.
Bežný PID regulátor je vo väčšine konfigurácií relatívne jednoduchým nákupom kapitálu. Zariadenie je samostatné, prepojené s jeho senzorom a ovládačom, nakonfigurované lokálne a funkčné od tohto bodu dopredu. Nie je potrebné poskytovať sieťovú infraštruktúru, spravovať cloudové predplatné a nie je potrebné zapojenie IT. V prípade zariadení, ktoré nahrádzajú existujúci ovládač podobným aktualizáciou, môže byť proces nasadenia dokončený v priebehu niekoľkých hodín. Táto jednoduchosť udržuje celkové náklady na vlastníctvo nízke a predvídateľné, čo je jeden z dôvodov, prečo konvenčné ovládače zostávajú predvolenou voľbou v aplikáciách, kde konektivita nepridáva žiadnu funkčnú hodnotu.
Inteligentné ovládače internetu vecí nesú inú štruktúru nákladov. Samotná cena zariadenia nemusí byť dramaticky vyššia ako pri bežnej jednotke, ale infraštruktúra potrebná na realizáciu hodnoty konektivity – spoľahlivá sieť na priemyselnej úrovni, cloudová platforma alebo lokálny server, integrácia s existujúcim softvérom na správu závodu a IT podpora na správu toho všetkého – zvyšuje náklady, ktoré nie sú vždy viditeľné v mieste nákupu. Zariadenia, ktoré už túto infraštruktúru majú, môžu nasadiť pripojené riadiace jednotky s relatívne skromnými prírastkovými nákladmi. Zariadenia, ktoré nie, efektívne kupujú dve veci naraz: kontrolér a sieťové prostredie, ktoré si vyžaduje. Pochopenie tohto rozdielu predtým, ako sa zaviažete k prepojenému nasadeniu, sa vyhnete situácii, keď technicky schopný produkt prináša obmedzenú hodnotu, pretože podporná infraštruktúra bola podcenená.
| Dimenzia nákladov | Tradičný PID regulátor | Smart IoT Controller |
|---|---|---|
| Nákupná cena zariadenia | Nízka až stredná | Stredná až vysoká |
| Sieťová infraštruktúra | Nevyžaduje sa | Povinné; významné, ak ešte nie sú zavedené |
| Zložitosť inštalácie | Nízka; miestne zapojenie a konfigurácia | Vyššie; poskytovanie siete a nastavenie platformy |
| Prebiehajúce predplatné alebo služba | žiadne | Môžu sa účtovať poplatky za cloudovú platformu |
| Požiadavka IT podpory | Minimálne | Prebiehajúce; aktualizácie firmvéru, správa konektivity |
Bežný PID regulátor zobrazuje svoju aktuálnu hodnotu a nastavenú hodnotu na lokálnom rozhraní, a to je zvyčajne rozsah jeho dátového výstupu. Operátor stojaci pred jednotkou môže čítať procesnú teplotu, ale neexistuje žiadny automatický záznam toho, čo sa stalo v priebehu času, žiadna vzdialená viditeľnosť aktuálnych podmienok a žiadny mechanizmus na upozorňovanie personálu, keď nastane odchýlka mimo pracovnej doby. Pri procesoch, pri ktorých nie sú prevádzkovo potrebné informácie v reálnom čase a historické záznamy, nie je toto obmedzenie následné. Pre procesy, kde sú, predstavuje zmysluplnú medzeru.
Radiče pripojené k internetu vecí riešia túto medzeru priamo. Prenášaním údajov o nepretržitom procese na cloudovú platformu alebo lokálny server umožňujú operátorom monitorovať viacero kontrolných bodov z jedného rozhrania, kontrolovať historické teplotné profily pre ľubovoľné obdobie v okne uchovávania údajov a prijímať automatické upozornenia, keď je prekročený prah – bez ohľadu na to, kde sa operátor práve nachádza. V logistike chladiaceho reťazca, kde odchýlka teploty počas nočného skladovania môže ohroziť celú farmaceutickú zásielku, má schopnosť odhaliť odchýlku a reagovať na ňu v reálnom čase namiesto toho, aby ju odhalila nasledujúce ráno, jasnú prevádzkovú hodnotu. Viditeľnosť údajov, ktorú poskytujú pripojené kontroléry, nie je funkciou pridanou pre seba; je to funkčná schopnosť, ktorá mení to, čo je prevádzkovo možné v časovo citlivých aplikáciách tepelného manažmentu.
Akékoľvek zariadenie pripojené k sieti je potenciálnym vstupným bodom pre neoprávnený prístup a regulátor teplotys v priemyselnom prostredí nie sú výnimkou. Operačné technologické siete – systémy, ktoré riadia fyzické procesy v továrňach, verejnoprospešných a logistických zariadeniach – boli historicky izolované od IT sietí a širšieho internetu, čo obmedzovalo ich vystavenie typom útokov, ktoré sa zameriavajú na systémy pripojené k internetu. Nasadenie zariadení internetu vecí v týchto sieťach mení tento profil vystavenia. Prepojený regulátor teploty, ktorý komunikuje s cloudovou platformou, podľa definície premosťuje priepasť medzi prevádzkovým technologickým prostredím a externou sieťovou infraštruktúrou. Ak ten most nie je vhodne zabezpečený, stáva sa cestou, ktorú možno využiť.
Bezpečnostné dôsledky nie sú teoretické. Priemyselné riadiace systémy sa stali terčom úmyselných kybernetických útokov pri viacerých zdokumentovaných incidentoch a dôsledky narušeného regulátora teploty v nesprávnej aplikácii – farmaceutický chladiarenský sklad, linka na spracovanie potravín, systém správy batérií – siahajú ďaleko za stratu údajov, až po fyzické narušenie procesov a potenciálne bezpečnostné incidenty. Zariadenia nasadzujúce pripojené ovládače musia považovať kybernetickú bezpečnosť za požiadavku nasadenia a nie za dodatočný nápad: segmentáciu siete medzi prostrediami OT a IT, silné overovanie zariadení, šifrované komunikačné protokoly a definovaný proces aplikácie aktualizácií firmvéru bez toho, aby došlo k výpadkom. Sú to dosiahnuteľné požiadavky, vyžadujú si však premyslené plánovanie, ktoré neprichádza automaticky s kúpou pripojeného zariadenia.
Konvenčný PID regulátor po vyladení a inštalácii vyžaduje relatívne malú priebežnú pozornosť. Úpravy parametrov sa vykonávajú lokálne, keď sa zmenia podmienky procesu, a samotné zariadenie nemá žiadne externé závislosti, ktoré by mohli spôsobiť poruchové režimy. Neexistuje žiadny firmvér na aktualizáciu, žiadna cloudová služba, ktorej dostupnosť ovplyvňuje funkciu zariadenia, a nie je potrebné udržiavať sieťové pripojenie. Pre tímy údržby v zariadeniach s obmedzenými schopnosťami IT je táto samostatná charakteristika praktickou výhodou, ktorú možno ľahko podceniť, kým už nie je prítomná.
Inteligentné ovládače zavádzajú povinnosti údržby, ktoré nemajú obdobu v konvenčných nasadeniach. Aktualizácie firmvéru sú potrebné na riešenie slabých miest zabezpečenia a udržanie kompatibility s cloudovými platformami, ale ich aplikácia v produkčnom prostredí si vyžaduje plánovanie, aby sa predišlo neplánovaným prestojom. Závislosti cloudových služieb znamenajú, že výpadok platformy – dokonca aj krátky – môže ovplyvniť dostupnosť funkcií vzdialeného monitorovania a varovania, ktoré môžu byť prevádzkovo významné v závislosti od toho, ako má zariadenie štruktúrované svoje monitorovacie pracovné postupy. V priebehu času môže byť kumulatívny účinok týchto dodatočných kontaktných bodov údržby zmysluplný, najmä v zariadeniach, kde operácie a funkcie IT riadia samostatné tímy s rôznymi prioritami a časovými harmonogramami odozvy.
| Rozmer | Tradičný PID regulátor | Smart IoT Controller |
|---|---|---|
| Presnosť ovládania | Vysoká; zrelý a dobre charakterizovaný algoritmus | Variabilné; závisí od kvality implementácie softvéru |
| Viditeľnosť údajov | Len lokálne zobrazenie; žiadny vzdialený prístup ani história | Monitorovanie cloudu v reálnom čase; úplný historický záznam |
| Vystavenie kybernetickej bezpečnosti | Minimálne; no network connection | Zmysluplný; Plocha útokov OT siete sa rozširuje |
| Zložitosť údržby | Nízka; len lokálne nastavenie parametrov | Vyššie; aktualizácie firmvéru, závislosť od cloudu, koordinácia IT |
| Podpora auditu súladu | Vyžaduje sa manuálne vedenie záznamov | Automatizované protokoly kompatibilné s 21 CFR časť 11 a HDP EÚ |
Dodržiavanie predpisov vo farmaceutickej výrobe a riadení chladiaceho reťazca potravín sa stalo jedným z najjasnejšie definovaných argumentov pre pripojený hardvér na reguláciu teploty. FDA 21 CFR časť 11 vyžaduje, aby sa elektronické záznamy parametrov procesu vytvárali, udržiavali a chránili takým spôsobom, aby boli priraditeľné, presné a vyhľadateľné na účely auditu. Smernice EÚ o správnej distribučnej praxi ukladajú porovnateľné požiadavky na farmaceutický dodávateľský reťazec na európskych trhoch. Splnenie týchto požiadaviek s konvenčnými kontrolórmi znamená udržiavanie manuálnych protokolov – papierových záznamov alebo záznamov v tabuľkách – ktorých výroba je náročná na prácu, náchylné na chyby v prepise a ťažko sa obhajujú pod kontrolou auditu, ak sa objavia medzery alebo nezrovnalosti.
Pripojený regulátor teploty, ktorý automaticky zaznamenáva procesné dáta v definovaných intervaloch, označí každý záznam časovou pečiatkou, ukladá záznamy vo formáte, ktorý umožňuje falšovanie a umožňuje ich vyhľadávanie prostredníctvom zdokumentovaného systému kontroly prístupu, priamo a s oveľa menšou náročnosťou ako manuálny prístup rieši požiadavky 21 CFR časť 11 a HDP EÚ. V prípade zariadení, ktoré podliehajú týmto nariadeniam a v súčasnosti riadia súlad prostredníctvom manuálnych záznamov, nie je prevádzkový prípad upgradu na pripojený hardvér primárne o kvalite kontroly teploty – ide o zníženie administratívnej záťaže dodržiavania súladu a zníženie rizika zistenia počas externého auditu. Táto regulačná hnacia sila je jednou z najjasnejších a najviac kvantifikovateľných výhod, ktoré majú inteligentné ovládače oproti svojim konvenčným náprotivkom v regulovaných odvetviach.
Voľba medzi konvenčným PID regulátorom a inteligentným IoT regulátorom nie je univerzálna s jedinou správnou odpoveďou. Ide o rozhodnutie, ktoré by malo byť formované špecifickými požiadavkami aplikácie, existujúcou infraštruktúrou zariadenia, regulačným prostredím, v ktorom operátor pracuje, a internými možnosťami, ktoré sú k dispozícii na riadenie pokračujúcich povinností, ktoré konektivita zavádza. Bežný kontrolér zostáva praktickou voľbou pre aplikácie, kde je proces stabilný, regulačné prostredie nevyžaduje automatizované zaznamenávanie údajov a zariadeniu chýba sieťová infraštruktúra na podporu pripojených zariadení bez výrazných dodatočných investícií. Inteligentný ovládač je vhodnou voľbou tam, kde má viditeľnosť na diaľku prevádzkovú hodnotu, kde súlad s predpismi vyžaduje auditovateľné elektronické záznamy alebo kde je zariadenie súčasťou širšieho programu digitálnej transformácie, ktorý využíva centralizované procesné údaje.
Z porovnania je zrejmé, že ani jeden typ nie je vo svojej podstate nadradený druhému – každý je vhodnejší pre iný súbor podmienok. Rizikom na tomto trhu nie je výber nesprávneho typu, ale výber založený na samotných funkciách bez zohľadnenia celého kontextu nasadenia. Pripojený radič nainštalovaný v zariadení bez adekvátneho zabezpečenia siete alebo podpory IT neprináša výhody konektivity; prináša riziká bez kompenzačnej hodnoty. Konvenčný kontrolér nasadený vo farmaceutickom zariadení, ktoré vyžaduje súlad s 21 CFR časť 11, vytvára neustálu manuálnu prácu a vystavenie auditu, ktoré by spojená alternatíva eliminovala. Najdôležitejším rozhodnutím je prispôsobenie typu produktu prevádzkovému kontextu.
Regulátor teploty je užitočný len tak, ako signál, ktorý prijíma, a tento signál úplne závisí od snímača, ktorý je k nemu pripojený. Rôzne typy snímačov produkujú zásadne odlišné výstupné signály – termočlánok typu K generuje milivoltový signál na základe Seebeckovho efektu, zatiaľ čo RTD PT100 vytvára zmenu odporu, ktorá si vyžaduje úplne iný vstupný obvod na interpretáciu. Tieto dva typy snímačov nie sú zameniteľné na vstupnom termináli ovládača a pripojenie jedného k portu určenému pre druhý spôsobí buď chybné čítanie, alebo žiadne čítanie. Toto je jedna z najbežnejších chýb, ktorým sa dá vyhnúť pri obstarávaní regulátorov teploty, a zvyčajne sa to stáva, keď sa rozhodnutie o nákupe robí na základe ceny alebo značky bez toho, aby sa najprv overila špecifikácia vstupu oproti snímaču, ktorý je už nainštalovaný v teréne.
Pred vyhodnotením akéhokoľvek iného atribútu regulátora je potrebné potvrdiť typ snímača v aplikácii. To znamená identifikovať nielen všeobecnú kategóriu – termočlánok verzus RTD verzus termistor – ale aj špecifický variant: termočlánok typu K, typu J alebo typu T; PT100 alebo PT1000 RTD; NTC alebo PTC termistor. Ovládače sa líšia v tom, ktoré typy vstupov natívne podporujú a ktoré vyžadujú dodatočný hardvér na úpravu signálu. Riadiaca jednotka, ktorá podporuje viacero typov vstupov prostredníctvom konfigurovateľného vstupného modulu, ponúka väčšiu flexibilitu pre zariadenia spravujúce rôzne procesné zariadenia, ale túto flexibilitu je potrebné potvrdiť v porovnaní so špecifickými používanými variantmi, ktoré sa nepredpokladajú zo všeobecného marketingového tvrdenia o „viacnásobnom vstupe“.
Regulácia PID nie je jediné pevné správanie – je to rámec, ktorého výkonnostné charakteristiky do značnej miery závisia od toho, ako sú tri parametre vyladené vzhľadom na dynamiku kontrolovaného procesu. Regulátor vyladený na vysokú presnosť v ustálenom stave v procese s pomalou odozvou – veľká tepelná hmota, ako je priemyselná pec alebo vodný kúpeľ – sa bude správať veľmi odlišne, keď sa použije na rýchlo sa meniaci proces, ako je malá vytláčacia hubica alebo rýchlo cyklujúci tepelný spoj. V rýchlom procese môžu agresívne integrálne a proporcionálne zosilnenia, ktoré vytvárajú tesnú presnosť ustáleného stavu, tiež spôsobiť prekmit počas prechodných podmienok, keď teplota krátko prekročí nastavenú hodnotu predtým, ako regulátor vykoná korekciu. V niektorých aplikáciách je tento prekmit tolerovateľný. V iných – farmaceutické procesy s úzkymi validovanými teplotnými rozsahmi alebo potravinárske procesy, kde krátka udalosť vysokej teploty ovplyvňuje kvalitu produktu – to tak nie je.
Hodnotenie regulátora pre konkrétnu aplikáciu si preto vyžaduje pochopenie dynamických charakteristík tejto aplikácie, nielen jej cieľového ustáleného stavu. Ako rýchlo sa mení procesná teplota v reakcii na riadiaci výstup? Aké veľké sú rušenia – otváranie dverí, dávkové nakladanie, zmeny prostredia – ktoré musí regulátor odmietnuť? Ako tesné je prijateľné teplotné pásmo počas prechodných podmienok v porovnaní s ustáleným stavom? Regulátory, ktoré ponúkajú funkciu automatického ladenia, môžu prispôsobiť svoje parametre PID nameranej odozve procesu, čo znižuje záťaž pri ladení pre operátorov, ktorí nie sú riadiacimi technikmi. But auto-tuning produces a starting point, not a final answer, and its results should be validated against the actual process behavior before the controller is placed in production service.
Regulátory teploty vytvárajú svoj riadiaci výstup prostredníctvom jedného z niekoľkých spínacích mechanizmov a výber typu výstupu má priame dôsledky na spoľahlivosť a frekvenciu údržby. Reléové výstupy sú najbežnejšie a najširšie kompatibilné – môžu spínať široký rozsah typov záťaží a napätí a nevyžadujú žiadne špeciálne požiadavky na záťaž. Ich obmedzením je mechanická životnosť. Reléový výstup dimenzovaný na 100 000 spínacích cyklov znie ako veľké číslo, kým nie je vypočítaný vo vzťahu k vysokofrekvenčnej aplikácii. Regulátor, ktorý zapína a vypína vykurovacie teleso každých tridsať sekúnd, dokončí približne 2 900 cyklov za deň, čo znamená, že relé so 100 000 cyklami dosiahne svoj menovitý koniec životnosti za približne 34 dní nepretržitej prevádzky. V akejkoľvek aplikácii, kde je spínacia frekvencia vysoká, bude regulátor výstupu relé vyžadovať výmenu relé v intervaloch, ktoré generujú zmysluplné náklady na údržbu a prestoje.
Polovodičové reléové výstupy, bežne označované ako SSR výstupy, riešia toto obmedzenie nahradením mechanického kontaktu polovodičovým spínacím prvkom, ktorý nemá žiadne pohyblivé časti a žiadne mechanické obmedzenie opotrebenia. Výstupy SSR sú vhodnou voľbou pre aplikácie s vysokofrekvenčným spínaním a pre aplikácie, kde by opotrebovanie kontaktov relé vytváralo neprijateľnú záťaž na údržbu. Kompromisom je, že výstupy SSR sú špecifické pre typ záťaže – sú navrhnuté pre odporové záťaže a nie sú priamo kompatibilné so všetkými typmi akčných členov. Potvrdením kompatibility typu výstupu s ovládačom pred kúpou sa vyhnete odhaleniu tohto obmedzenia po inštalácii.
| Typ výstupu | Prepínací mechanizmus | Hodnotená životnosť | Najlepšie sa hodí pre |
|---|---|---|---|
| relé (mechanické) | Otváranie a zatváranie fyzického kontaktu | Pribl. 100 000 cyklov | Nízkofrekvenčné spínanie; rôzne typy záťaže |
| SSR (polovodičové relé) | Polovodičové spínanie; žiadne pohyblivé časti | Bez obmedzenia mechanického opotrebovania | Vysokofrekvenčné prepínanie; odporové záťaže |
| Analógový výstup (4–20 mA / 0–10 V) | Nepretržitý signál úmerný riadiacej požiadavke | Nie je obmedzené opotrebením | Pohony s premenlivou rýchlosťou; modulačné ventily |
Hodnotenie IP regulátora teploty – jeho klasifikácia Ingress Protection – popisuje, ako dobre kryt zariadenia odoláva vniknutiu pevných častíc a kvapalín. V čistom kancelárskom alebo laboratórnom prostredí je táto špecifikácia len zriedka rozhodujúcim faktorom. V prostredí priemyselných polí je to jedna z najdôslednejších špecifikácií v údajovom liste a jej ignorovanie je jedným z najbežnejších zdrojov predčasného zlyhania regulátora v reálnych inštaláciách.
IP54 je praktické minimum pre všeobecné priemyselné prostredia. Prvá číslica – 5 – označuje ochranu proti vniknutiu prachu, ktorá je dostatočná na to, aby zabránila rušeniu prevádzky prachom, hoci nie je úplne vylúčená. Druhá číslica – 4 – označuje ochranu pred striekajúcou vodou z akéhokoľvek smeru. V prostrediach s vyšším vystavením kontaminácii – oblasti umývania v zariadeniach na spracovanie potravín, vonkajšie inštalácie vystavené dažďu, prostredia s chemickými časticami vo vzduchu alebo agresívnym prachom – je vhodnou požiadavkou IP65 alebo vyšší. IP65 pridáva úplnú ochranu pred prachom a striekajúcou vodou. Špecifikovanie ovládača s IP hodnotením nižším, ako vyžaduje inštalačné prostredie, nevedie k úspore nákladov; má za následok kratšiu životnosť a vyššiu frekvenciu výmen v teréne, s tým spojené náklady na prácu a prestoje, ktoré každý z nich sprevádza.
Regulátor teploty určený na predaj alebo inštaláciu na regulovanom trhu musí mať osvedčenia, ktoré si trh vyžaduje, a tieto požiadavky sa líšia podľa geografickej polohy a konečného použitia. V Európskej únii je označenie CE povinným základom pre uvádzanie priemyselných riadiacich zariadení na trh a súlad so smernicou EMC – ktorá sa zaoberá elektromagnetickou kompatibilitou, čo znamená schopnosť zariadenia fungovať bez vytvárania rušenia a bez rušenia vonkajšími elektromagnetickými poľami – je súčasťou certifikácie CE, ktorá sa priamo týka ovládačov inštalovaných v elektricky hlučnom priemyselnom prostredí. Regulátor, ktorému chýba správna zhoda s EMC, môže spoľahlivo fungovať izolovane, ale pri inštalácii vedľa pohonov s premenlivou frekvenciou, zváracieho zariadenia alebo iných vysokofrekvenčných spínacích zariadení sa môže správať nepravidelne.
Na severoamerických trhoch je UL 508 relevantnou normou pre priemyselné riadiace zariadenia. Zahŕňa konštrukčné, výkonové a bezpečnostné požiadavky a je základom, na základe ktorého väčšina priemyselných koncových používateľov a poisťovateľov zariadení očakáva, že sa bude hodnotiť kontrolér. Vo farmaceutickej výrobe a aplikáciách spracovania potravín, ktoré spadajú pod dohľad FDA, 21 CFR časť 11 pridáva vrstvu požiadaviek špecifických pre elektronické záznamy: kontrolór – alebo dátový systém, ktorý napája – musí vytvárať záznamy, ktoré sú priraditeľné, presné, úplné, konzistentné a vyhľadateľné a ktoré sú chránené proti neoprávnenej zmene. Kontrolór zakúpený pre regulovanú farmaceutickú aplikáciu bez potvrdenia kompatibility protokolovania údajov podľa 21 CFR Part 11 vytvára medzeru v súlade, ktorú nemožno vyriešiť samotnou dokumentáciou.
| Trh alebo aplikácia | Príslušná certifikácia | Čo pokrýva |
|---|---|---|
| Európskej únie | Označenie CE Smernica o EMC | prístup na trh; elektromagnetická kompatibilita v poľných prostrediach |
| Severná Amerika | UL 508 | Konštrukcia a bezpečnosť priemyselných riadiacich zariadení |
| Farmaceutické / regulované FDA | 21 CFR Part 11 | Požiadavky na integritu elektronických záznamov a audit trail |
| Distribúcia liekov v EÚ | HDP EÚ (správna distribučná prax) | Monitorovanie teploty chladiaceho reťazca a dokumentácia |
Označenie „AI“ sa stalo bežnou vlastnosťou regulátor teploty marketingových materiáloch v posledných rokoch, ktoré sa objavujú v názvoch produktov, technických špecifikáciách a propagačných kópiách v širokej škále cenových kategórií a výrobcov. V niektorých prípadoch sa tento výraz vzťahuje na skutočnú technickú schopnosť – zvyčajne adaptívny ladiaci algoritmus, ktorý upravuje parametre PID v reakcii na pozorované správanie procesu, čím sa znižuje potreba manuálneho ladenia a zlepšuje sa výkon v procesoch s premenlivou dynamikou. V mnohých iných prípadoch sa používa na produkty, ktorých logika riadenia je funkčne nerozoznateľná od konvenčnej implementácie PID s pevnými parametrami, pričom označenie „AI“ slúži skôr ako rozlišovacie označenie než na opis skutočnej algoritmickej schopnosti.
Praktický spôsob, ako vyhodnotiť tvrdenie „AI“, je požiadať o technickú dokumentáciu algoritmu. Výrobca, ktorého produkt skutočne implementuje adaptívne alebo samoladiace riadenie, bude schopný poskytnúť popis metódy ladenia – modelové referenčné adaptívne riadenie, rozšírenie fuzzy logiky, optimalizácia parametrov na základe gradientu alebo podobne – ktorý presahuje marketingový jazyk a popisuje, ako algoritmus funguje, za akých procesných podmienok upravuje parametre a aké je zlepšenie výkonu v porovnaní s pevnou základnou hodnotou PID. Ak je odpoveďou na túto požiadavku produktová brožúra, všeobecné tvrdenie o strojovom učení alebo neschopnosť poskytnúť technickú bielu knihu, označenie „AI“ by sa malo považovať za marketingový výraz a namiesto toho by sa mal výrobok hodnotiť na základe jeho konvenčných výkonnostných charakteristík PID. V kategórii, kde je základná kontrolná technológia vyspelá a dobre pochopená, spočíva dôkazné bremeno v súvislosti s tvrdením o zlepšení algoritmu na výrobcovi, nie na kupujúcom.
Mordor Intelligence — „Veľkosť trhu s regulátormi teploty, podiel a prognóza rastu do roku 2030“
Grand View Research — „Analýza trhu priemyselných regulátorov teploty podľa typu, aplikácie a regiónu“
MarketsandMarkets – „Trh regulátorov teploty – Globálna predpoveď do roku 2030“
Americký úrad pre potraviny a liečivá – „21 CFR časť 11: Elektronické záznamy a elektronické podpisy“
Európska komisia – „Usmernenia EÚ pre správnu distribučnú prax pre lieky“
Európsky výbor pre normalizáciu – „Smernica EMC 2014/30/EÚ: Elektromagnetická kompatibilita“
Underwriters Laboratories — "UL 508: Štandard pre priemyselné kontrolné zariadenia"
Medzinárodná elektrotechnická komisia – „IEC 60529: Stupne ochrany poskytované krytmi (IP kód)“
International Society of Automation — "ISA-5.1: Prístrojové symboly a identifikácia pre PID riadiace systémy"
Americké ministerstvo energetiky – „Priemyselná energetická účinnosť a riadenie tepelných procesov“
BloombergNEF – „Nový výhľad na energetickú transformáciu: Dopyt po skladovaní batérií a tepelnom manažmente“
Európska komisia – „Farmaceutický studený reťazec EÚ a požiadavky na súlad s HDP“
