Meria snímač teploty okolitého vzduchu teplotu okolitého vzduchu na konkrétnom mieste a prevádza toto meranie na elektrický signál, ktorý môže riadiaci systém, zobrazovacia jednotka alebo záznamník údajov čítať a reagovať naň. Na rozdiel od snímačov určených na meranie teploty povrchu, tekutiny alebo objektu je snímač teploty okolitého vzduchu špeciálne navrhnutý tak, aby čo najpresnejšie odoberal vzorky voľného vzduchu okolo seba – minimalizoval vplyv sálavého tepla, odvádzaného tepla z montážnych povrchov a účinky samoohrievania z vlastnej elektroniky. Výsledné údaje sa vkladajú do obrovského množstva systémov, od klimatizačnej jednotky vo vnútri auta až po siete monitorujúce počasie, ktoré sú základom modernej meteorológie.
Hlavná funkcia: Prevod teploty vzduchu na elektrický signál
Vo svojom srdci je snímač teploty okolitého vzduchu prevodník – zariadenie, ktoré premieňa jednu formu energie na inú. V tomto prípade premieňa tepelnú energiu (kinetickú energiu molekúl vzduchu) na elektrickú veličinu, zvyčajne odpor, napätie alebo prúd, ktoré môže elektronika interpretovať. Najbežnejšie snímacie prvky používané na tento účel sú termistory so záporným teplotným koeficientom (NTC), platinové odporové teplotné detektory (RTD) a polovodičové snímače s integrovanými obvodmi, z ktorých každý ponúka rôzne kompromisy medzi presnosťou, rozsahom, dobou odozvy a cenou.

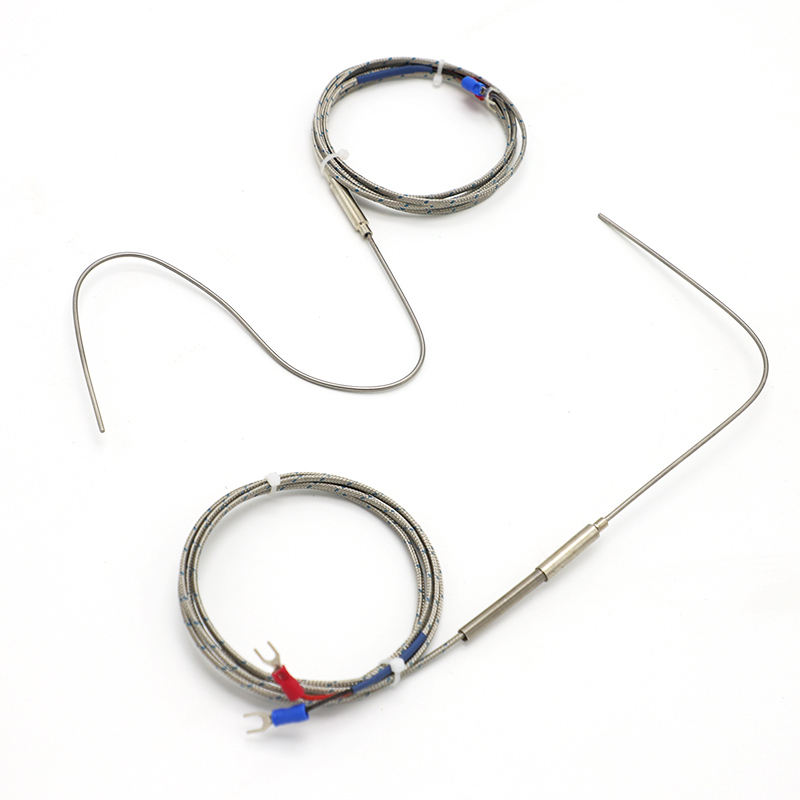

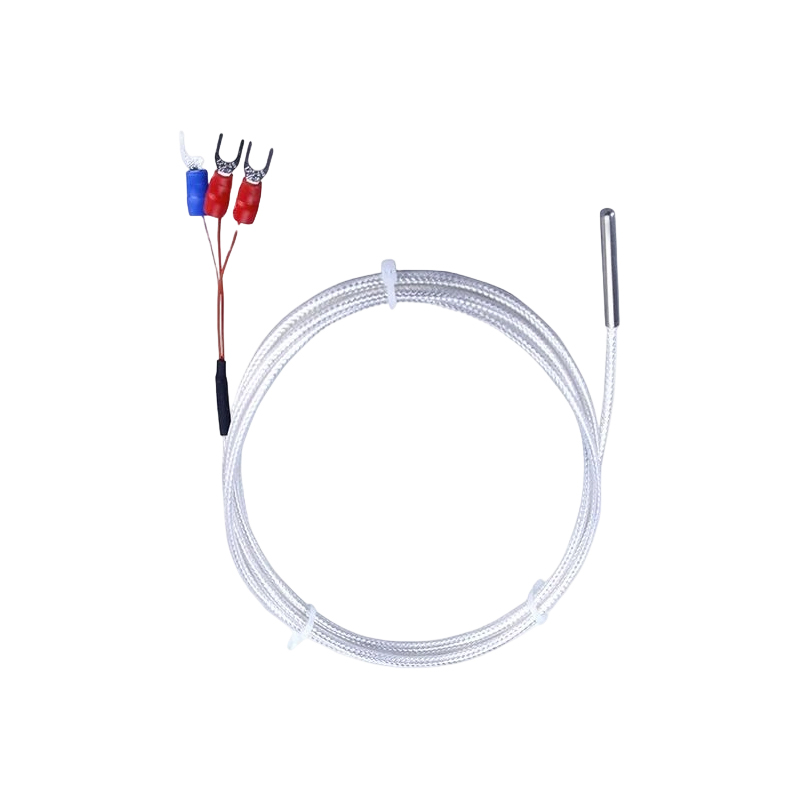

NTC termistor znižuje svoj elektrický odpor, keď teplota stúpa vysoko predvídateľným, aj keď nelineárnym spôsobom. RTD – obyčajne platina navinutá na nominálny odpor 100 ohmov pri 0 °C (štandard Pt100) – mení odpor lineárnejším spôsobom as vysokou opakovateľnosťou. Polovodičový IC snímač generuje výstupné napätie alebo digitálny kód, ktorý je priamo úmerný teplote a nevyžaduje žiadne ďalšie obvody na úpravu signálu, vďaka čomu je atraktívny pre spotrebnú elektroniku a automobilové aplikácie.
Bez ohľadu na snímací prvok je výstup snímaný mikrokontrolérom, riadiacou jednotkou motora, systémom riadenia budovy alebo meteorologickou stanicou, ktorá aplikuje kalibračnú krivku alebo vyhľadávaciu tabuľku na konverziu surového elektrického signálu na hodnotu teploty v stupňoch Celzia, Fahrenheita alebo Kelvina.
Čo robí snímač teploty okolitého vzduchu vo vozidle
V automobilovom kontexte snímač teploty okolitého vzduchu - niekedy nazývaný snímač vonkajšej teploty vzduchu alebo snímač OAT - plní niekoľko kritických a vzájomne prepojených funkcií. Zvyčajne je namontovaný za predným nárazníkom, v prednej mriežke chladiča alebo pod jedným z vonkajších spätných zrkadiel a je umiestnený tak, aby odoberal vonkajší vzduch predtým, ako sa zohreje motorom, brzdami alebo výfukovým systémom.
Informovanie vodiča
Najviditeľnejšou funkciou je jednoduché zobrazenie teploty vonkajšieho vzduchu na združenom prístroji alebo obrazovke infotainmentu. To dáva vodičovi prehľad o situácii, ktorá priamo ovplyvňuje bezpečnostné rozhodnutia. Teploty v blízkosti alebo pod 3 °C až 4 °C spúšťajú varovanie pred poľadovicou na väčšine moderných vozidiel, čím upozorňujú vodiča na možnosť vzniku poľadovice na povrchu vozovky, aj keď zrážky nie sú zjavné.
Ovládanie klimatického systému
Snímač teploty okolitého vzduchu je kľúčovým vstupom do systému automatickej klimatizácie. Keď vodič nastaví požadovanú teplotu v kabíne, modul klimatizácie porovná teplotu vonkajšieho vzduchu s teplotou v interiéri a cieľovou nastavenou hodnotou, aby vypočítal vhodnú kombináciu vykurovania, chladenia a prúdenia vzduchu. V horúcom počasí signalizuje kompresor klimatizácie, aby sa zapol skôr a bežal na vyšší výkon. V chladnom počasí upravuje stratégiu vyhrievania a prispôsobuje logiku odhmlievania čelného a zadného skla.
Bez presného odčítania okolitého prostredia sa systémy automatickej klimatizácie uchyľujú k hrubým predvoleným nastaveniam a nedokážu správne kompenzovať vonkajšie podmienky, čo má za následok buď preťažený kompresor v lete, alebo pomalé vykurovanie v zime. Mnoho systémov tiež používa okolité hodnoty na rozhodnutie, či použiť recirkulovaný vzduch v kabíne alebo nasať čerstvý vonkajší vzduch – vo veľmi chladných podmienkach sa uprednostňuje recirkulácia, aby sa zabránilo zamrznutiu výparníka.
Podpora riadenia motora
Riadiaca jednotka motora (ECU) využíva údaje o teplote okolitého vzduchu spolu so snímačom teploty nasávaného vzduchu na modelovanie hustoty vzduchu vstupujúceho do spaľovacej komory. Hustejší studený vzduch obsahuje viac kyslíka a vyžaduje bohatšiu zmes paliva na úplné spálenie; teplý vzduch je menej hustý a vyžaduje chudšiu zmes. Zatiaľ čo snímač teploty nasávaného vzduchu meria vzduch potom, čo vstúpil do sacieho traktu – a bol potenciálne zahriaty motorovým priestorom –, okolitý snímač poskytuje základnú referenciu pre podmienky pred spustením vozidla a bezprostredne po studenom štarte, keď ECU vytvára svoje počiatočné mapy paliva a zapaľovania.
V motoroch s turbodúchadlom sa údaje o teplote okolia prenášajú aj do modelov účinnosti medzichladiča. Chladnejší okolitý vzduch zlepšuje výkon medzichladiča a umožňuje agresívnejšie zosilnenie a načasovanie zapaľovania, takže poznanie skutočnej vonkajšej teploty umožňuje ECU bezpečne odobrať viac energie, keď to podmienky dovolia.
Optimalizácia prevodových a hnacích systémov
Riadiace jednotky automatickej prevodovky používajú údaje o teplote okolia na úpravu stratégií radenia v extrémnych mrazoch, kde je zvýšená viskozita prevodovej kvapaliny a na vytvorenie hydraulického tlaku je potrebný dlhší čas, kým sa preradí. Systémy pohonu všetkých štyroch kolies môžu používať teplotu okolia ako jeden faktor pri určovaní, či sú pravdepodobné podmienky nízkej trakcie a či je potrebné preventívne upraviť rozdelenie krútiaceho momentu hnacieho ústrojenstva.
Čo robí snímač teploty okolitého vzduchu v HVAC a systémoch budov
V systémoch vykurovania, vetrania a klimatizácie (HVAC) pre komerčné a obytné budovy vykonávajú snímače teploty okolitého vzduchu – v tomto kontexte nazývané aj snímače vonkajšieho vzduchu alebo snímače vonkajšej teploty (OAT) – analogické, ale architektonicky zložitejšie úlohy ako ich automobilové náprotivky.
Vonkajšie ovládanie resetovania
Jednou z energeticky najefektívnejších stratégií pri vykurovaní budov je vonkajšie resetovanie, pri ktorom sa teplota prívodnej vody hydronického vykurovacieho systému priebežne upravuje podľa toho, aká je vonku zima. Keď je vonkajšia teplota mierna, kotol dodáva chladnejšiu vodu do vykurovacieho okruhu, čím sa znižuje spotreba paliva a zlepšuje sa účinnosť kondenzačných kotlov. Keď vonkajšia teplota klesá, prívodná teplota úmerne stúpa, aby sa zachoval komfort. Snímač vonkajšej teploty okolitého vzduchu poskytuje údaje v reálnom čase, ktoré riadia túto nepretržitú optimalizáciu, a úspory energie, ktoré umožňuje, môžu byť počas vykurovacej sezóny značné.
Ovládanie ekonomizéra
Komerčné vzduchotechnické jednotky často obsahujú režim ekonomizéra, v ktorom systém nasáva veľké množstvo chladného vonkajšieho vzduchu na voľné chladenie namiesto chodu mechanického chladiaceho okruhu. Snímač teploty okolitého vzduchu určuje, či je vonkajší vzduch dostatočne chladný na to, aby bol užitočný – zvyčajne pod nastavenou prahovou hodnotou, ako je 18 °C – a spúšťa klapky ekonomizéra, aby sa otvorili, keď je. To priamo znižuje prevádzkové hodiny kompresora a spotrebu elektrickej energie. Riadenie ekonomizéra na báze entalpie pridáva meranie vlhkosti do rozhodovacej logiky, ale teplota zostáva primárnym spúšťačom.
Ochrana pred mrazom
V chladnom podnebí musia byť systémy HVAC obsahujúce vykurovacie alebo chladiace okruhy na báze vody chránené pred zamrznutím. Snímače teploty okolitého vzduchu monitorujúce vonkajšie podmienky môžu spustiť režimy ochrany proti zamrznutiu – aktiváciu obehových čerpadiel na udržanie pohybu vody, napájanie vykurovacích káblov na odkrytom potrubí alebo zatvorenie klapiek čerstvého vzduchu – predtým, ako teploty klesnú dostatočne nízko, aby spôsobili tvorbu ľadu vo vnútri systému. Opatrenie na základe prediktívnych okolitých údajov namiesto čakania na snímač teploty potrubia na zistenie skutočného zamrznutia je oveľa menej rušivé a predchádza riziku prasknutia potrubia a poškodenia vodou.
Ventilácia riadená dopytom
V budovách s ventilačnými systémami riadenými požiadavkami sa údaje o teplote okolitého vzduchu kombinujú s hladinami oxidu uhličitého v interiéri a harmonogramom obsadenosti, aby sa určila optimálna rýchlosť nasávania čerstvého vzduchu. Privádzanie veľmi studeného alebo veľmi horúceho vonkajšieho vzduchu vyžaduje značné množstvo energie na jeho úpravu pred dodaním do obývaných priestorov. Vďaka presnému poznaniu okolitej teploty môže systém riadenia budovy minimalizovať zbytočné vetranie počas extrémneho počasia a zároveň zachovať kvalitu vnútorného vzduchu, čím sa zníži zaťaženie vykurovaním a chladením.
Čo robí snímač teploty okolitého vzduchu pri monitorovaní počasia
Meteorologické meteorologické stanice – či už ich prevádzkujú národné meteorologické služby, letiská, cestné meteorologické siete alebo súkromní nadšenci – sa spoliehajú na snímače teploty okolitého vzduchu ako na jeden zo svojich najzákladnejších nástrojov. V profesionálnej meteorológii je senzor umiestnený vo vnútri radiačného štítu (lamelový biely kryt, ktorý blokuje priame a odrazené slnečné žiarenie a zároveň umožňuje voľné prúdenie vzduchu) a namontovaný v štandardnej výške 1,25 až 2 metre nad trávnatým povrchom, ako to špecifikuje Svetová meteorologická organizácia.
Údaje o okolitej teplote z meteorologickej stanice slúžia na prevádzku letiska (ovplyvňujúce výpočty výkonnosti lietadiel pri vzlete a pristávaní), rozhodnutia týkajúce sa posypu ciest (určenie, kedy sa má použiť soľ alebo posyp, aby sa zabránilo tvorbe ľadu), výstrahy pred mrazom v poľnohospodárstve (upozorňujúce pestovateľov na ochranu zraniteľných plodín) a numerické modely predpovede počasia, ktoré sú základom predpovedí krátkeho a stredného dosahu. Sieť presných pozorovaní teploty okolitého vzduchu je základom každého spoľahlivého systému predpovedí počasia.
V automatických meteorologických staniciach nasadených v odľahlých alebo drsných prostrediach – vrcholky hôr, polárne výskumné stanice, oceánske bóje – snímače teploty okolitého vzduchu fungujú autonómne mesiace alebo roky a prenášajú údaje cez satelitné spojenia do centrálnych systémov spracovania. Vďaka robustnosti a nízkej spotrebe energie sú moderné NTC termistorové a platinové RTD snímače vhodné pre tieto náročné bezobslužné nasadenia.
Čo robí snímač teploty okolitého vzduchu v spotrebnej elektronike
Smartfóny, tablety a inteligentné domáce zariadenia čoraz viac využívajú snímanie okolitej teploty, aj keď často s výraznými výhradami. Špeciálne vnútorné meteostanice a inteligentné termostaty používajú vysokokvalitné termistorové alebo polovodičové senzory na presné meranie teploty vzduchu v miestnosti a na prenos týchto údajov do systémov domácej automatizácie. Inteligentný termostat, ktorý pozná aktuálnu vnútornú teplotu okolia, dokáže presne modulovať vykurovanie a chladenie, učiť sa vzorce obsadenosti a upravovať plány tak, aby sa minimalizovala spotreba energie bez obetovania komfortu.
Niektoré smartfóny obsahujú snímače okolitej teploty, ale tie sú zvyčajne umiestnené príliš blízko komponentov generujúcich teplo, ako je procesor a batéria, aby mohli presne merať skutočnú teplotu vzduchu bez výraznej korekcie. Nositeľné zariadenia čelia podobným výzvam. Špeciálne kompaktné meteostanice sa tomuto problému vyhýbajú umiestnením snímača mimo zdrojov tepla a v niektorých prípadoch pomocou aktívneho vetrania nasávajúceho vzduch cez snímací prvok.
Ako umiestnenie a dizajn ovplyvňujú to, čo snímač skutočne meria
Snímač teploty okolitého vzduchu môže hlásiť iba to, čo jeho snímací prvok skutočne zažíva. Ak je senzor zle umiestnený – vystavený priamemu slnečnému žiareniu, umiestnený v blízkosti zdroja tepla, ako je motor, výfuk alebo elektrický panel, alebo je namontovaný na povrchu, ktorý vedie teplo do tela senzora – bude hlásiť teplotu, ktorá neodráža skutočné podmienky okolitého vzduchu. Toto je známe ako solárne zaťaženie alebo tepelný posun a je to primárny zdroj nepresnosti pri meraní okolitej teploty v reálnom svete.
Vo vozidlách sa solárne zaťaženie riadi umiestnením snímača na tienené, dobre vetrané miesta a v niektorých prevedeniach pomocou malého nasávaného krytu, ktorý nasáva pohybujúci sa vzduch cez prvok. V meteorologických staniciach na tento účel slúžia radiačné štíty. V systémoch HVAC sú snímače namontované na severne orientované steny od okrajov strechy, klimatizačných jednotiek a výfukových otvorov. Vo všetkých prípadoch je cieľom zabezpečiť, aby snímač meral teplotu voľného vzduchu, ktorý nás zaujíma, a nie teplotu jeho bezprostredného okolia alebo radiačného prostredia, ktorému je vystavený.
Čas odozvy je ďalším aspektom dizajnu. Senzor s veľkou tepelnou hmotnosťou reaguje pomaly na zmeny teploty, vyhladzuje rýchle výkyvy, ale potenciálne chýba rýchle poklesy teploty, ktoré sú dôležité z hľadiska bezpečnosti – ako je napríklad začiatok mrazu na povrchu vozovky. Snímače navrhnuté pre rýchlu odozvu používajú snímacie prvky s malým priemerom s minimálnym zapuzdrením, aby sa minimalizovala tepelná hmotnosť, za cenu väčšej citlivosti na lokalizované poruchy.
Bežné chyby a čo sa stane, keď senzor zlyhá
V automobilových aplikáciách chybný snímač teploty okolitého vzduchu zvyčajne spôsobuje, že zobrazená vonkajšia teplota ukazuje nepravdepodobnú hodnotu – buď pevne nastavenú na maximum alebo minimum, kolíše nepravidelne alebo úplne chýba. Systém klimatizácie môže predvolene použiť pevnú prevádzkovú stratégiu, ktorá je menej účinná a menej pohodlná ako bežná automatická prevádzka. V niektorých vozidlách zlyhaný snímač okolitého prostredia spustí výstražné svetlo a chybový kód uložený v ECU, ktorý možno zistiť počas rutinného diagnostického skenovania.
V systémoch HVAC spôsobí zlyhanie vonkajšieho snímača okolitého prostredia poruchu vonkajších funkcií a funkcií ekonomizéra, čím sa systém vráti do prevádzky s pevnou nastavenou hodnotou. Spotreba energie zvyčajne stúpa a môže to ovplyvniť pohodlie cestujúcich. Logika ochrany proti zamrznutiu v závislosti od vonkajšieho snímača môže byť v chladnom počasí narušená, čím vzniká riziko poškodenia potrubia, ak nie sú zavedené záložné ochranné stratégie.
V meteorologických staniciach chybný snímač okolia produkuje chybné údaje, ktoré, ak nie sú zistené a označené, môžu poškodiť záznamy o počasí a viesť k nesprávnym predpovediam alebo rozhodnutiam o počasí na cestách. Automatizované algoritmy kontroly kvality, ktoré porovnávajú údaje zo susedných staníc, používajú meteorologické siete na identifikáciu a izoláciu podozrivých senzorov skôr, ako ich údaje ovplyvnia nadväzujúce produkty.
Zhrnutie
Snímač teploty okolitého vzduchu meria teplotu vzduchu v jeho bezprostrednom okolí a prevádza toto meranie na signál používaný riadiacimi systémami, displejmi a záznamníkmi údajov v výnimočne širokej škále aplikácií. Vo vozidlách informuje vodičov o nebezpečenstve námrazy na vozovke, umožňuje presné automatické ovládanie klimatizácie a optimalizuje riadenie motora. V budovách riadi energeticky efektívne stratégie vykurovania, voľné chladenie, ochranu pred mrazom a riadenie ventilácie. V meteorológii podporuje predpovedanie počasia, prevádzku letísk a rozhodnutia o bezpečnosti na cestách. V spotrebnej elektronike umožňuje automatizáciu inteligentnej domácnosti a riadenie osobného komfortu. Presnosť toho, čo senzor hlási, kriticky závisí od toho, kde je umiestnený, ako je chránený pred vonkajšími zdrojmi tepla a ako dobre je udržiavaný – správna inštalácia a pravidelné overovanie sú preto rovnako dôležité ako kvalita samotného senzora.
