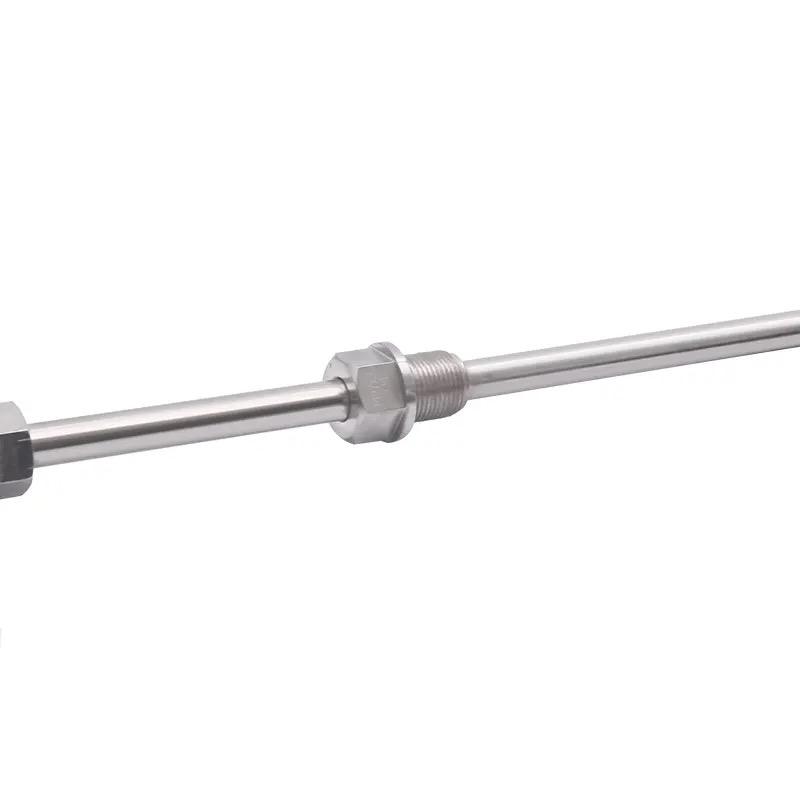

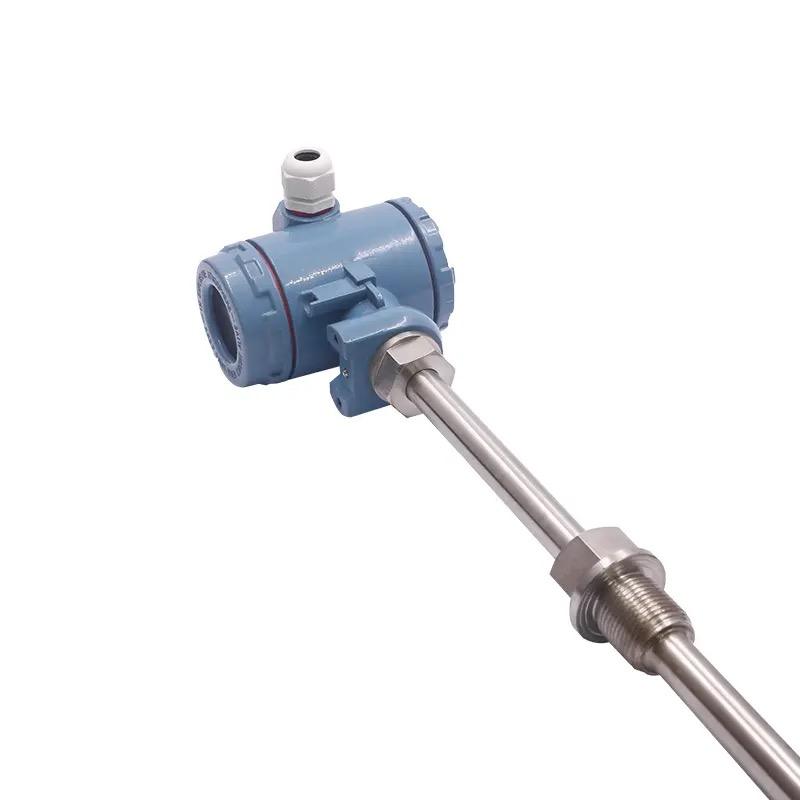

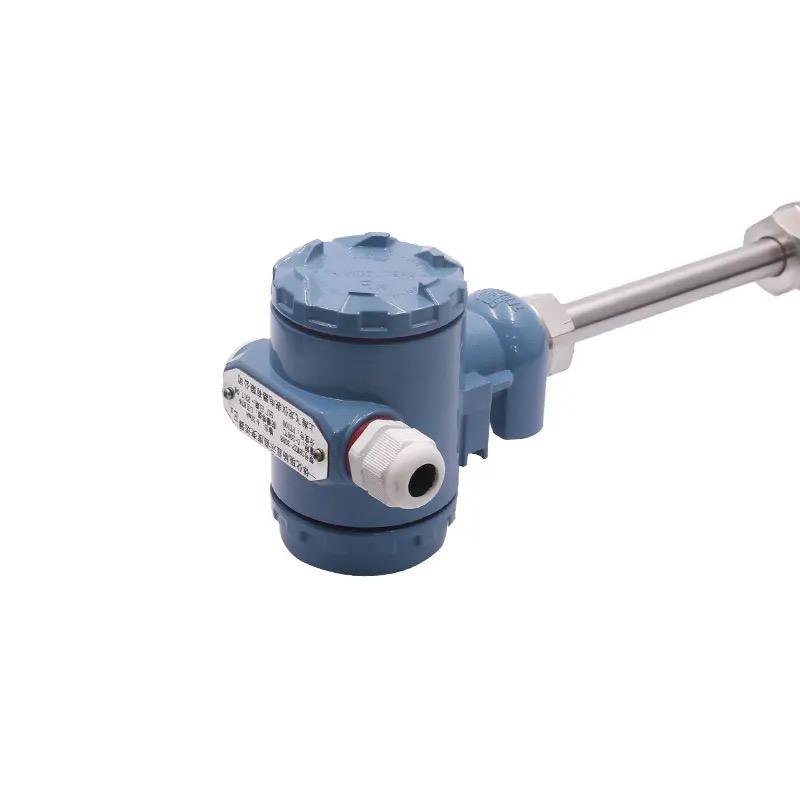

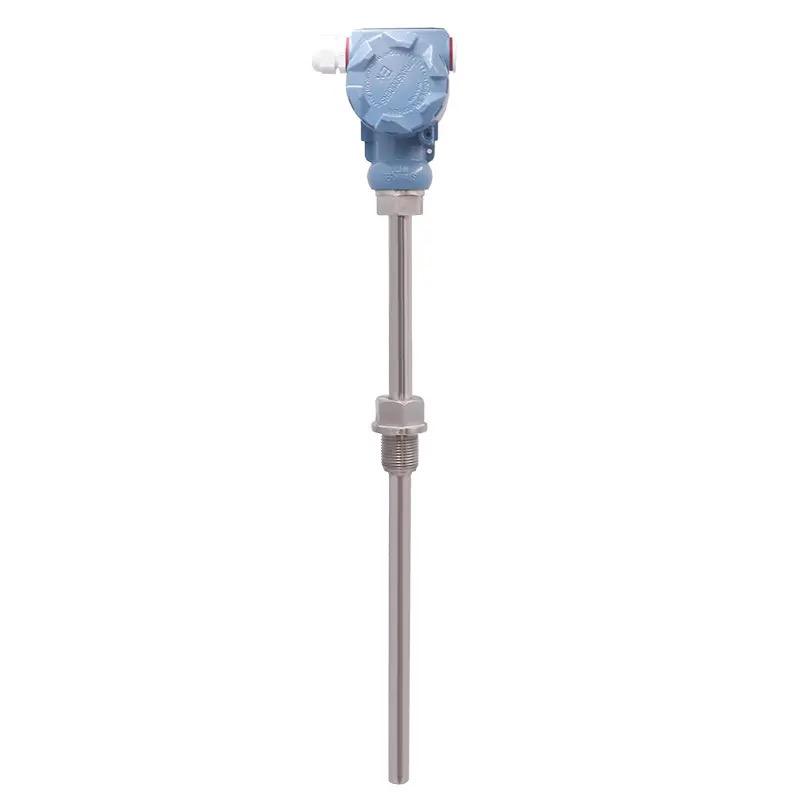

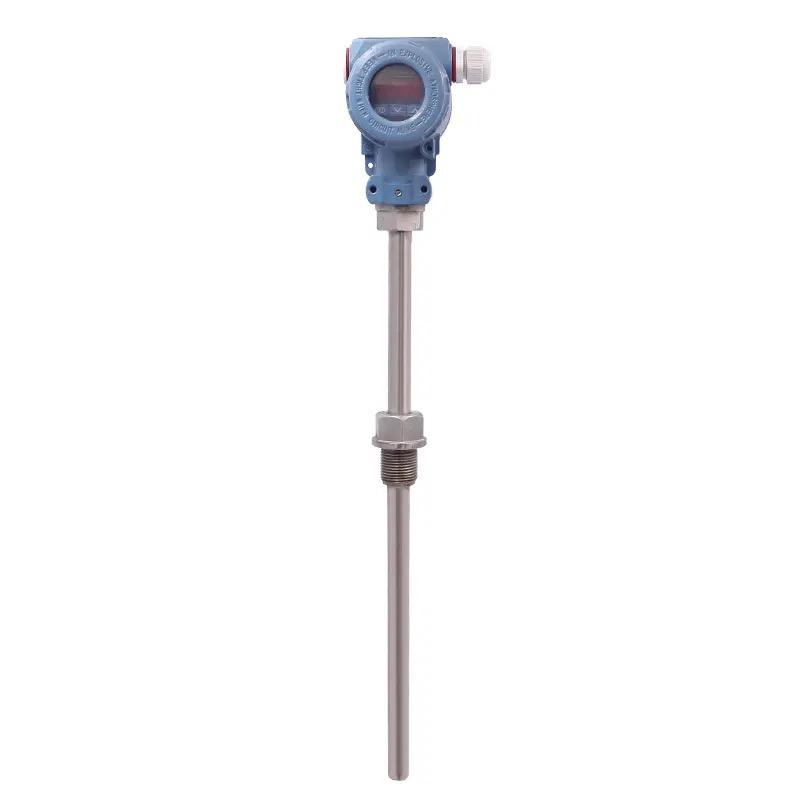

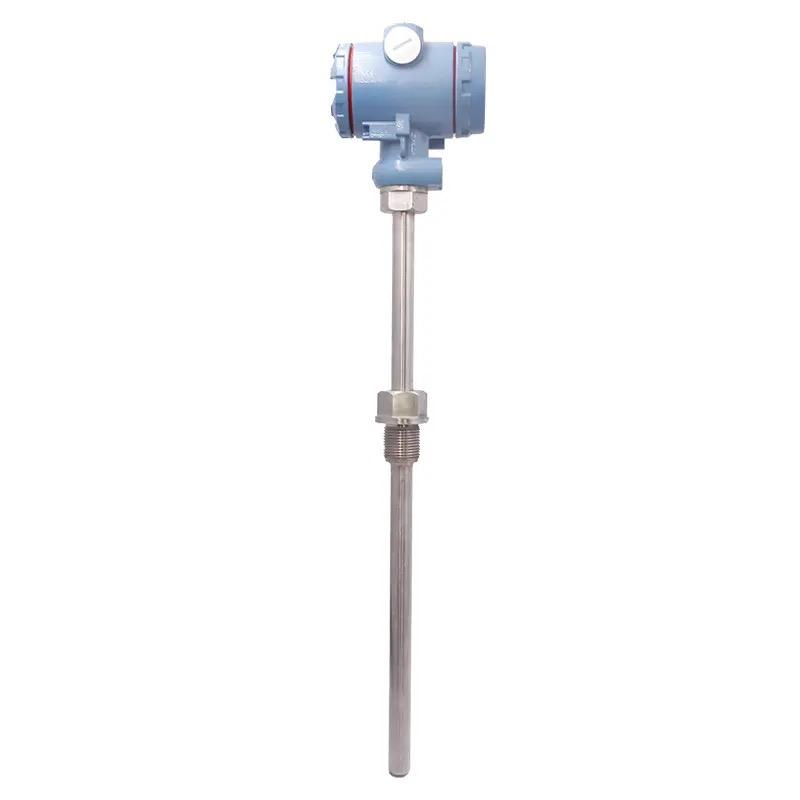

Plne izolovaný integrovaný vysielač teploty

Všeobecný integrovaný prevodník teploty sa používa na vstup signálu pre tepelný odpor (RTD), termočlánok (TC), odpor a napätie, ktorý je možné nainštalovať do snímača prostredníctvom konfigurácie PC. (k dispozícii sú protokoly PEOFIBUS-PA a HART). Použiteľné miesta: · Integrovaný prevodník teploty PCP možno použiť na transformáciu všetkých druhov vstupných signálov na výstupné signály 4-20 mA · Vstup Tepelný odpor (RTD) Termočlánok (TC) Odpor (Ω) Napätie (mV) .Prostredníctvom PC je možné konfiguračný nástroj používať online. Charakteristika: .Všeobecné PCP možno použiť pre všetky druhy vstupných signálov .Elektrická izolácia .Dvojvodičový systém a 4-20mA analógový výstup .Vysoká presnosť .Signál poškodenia snímača alebo skratu je možné vopred nastaviť podľa NAMUR NE 43. ·EMC musí byť v súlade s NAMUR NE 21, CE .Certifikácia proti výbuchu .Výstup analógový .Rozsah merania si môžu používatelia prispôsobiť

Získať cenovú ponuku

Prevádzka a štruktúra systému

Systém merania

Inteligentný prevodník teploty je dvojvodičový systém s analógovým výstupom, vstupnými 2-, 3- a 4-vodičovými signálmi tepelného odporu (RTD), termočlánkovým signálom a napäťovým signálom, ktorý je možné konfigurovať pomocou konfiguračného nástroja,

Vstupný tepelný odpor (RTD)

Typ	Rozsah merania	Min. Rozsah merania
Pt100 500 Pt 1000 Pt V súlade s IEC 751	-200-850 ℃ -328-1562 °F -200-250 ℃ -328-482 °F -200-250 ℃ -328-482 °F	10K (18°F) 10K (18°F) 10K (18°F)
Ni100 Ni500 Ni1000 V súlade s DIN 43760	-60-180 ℃ -76-356 °F -60-150 ℃ -76-302 °F -60-150 ℃ -76-302 °F	10K (18°F) 10K (18°F) 10K (18°F)
Typ zapojenia	Kompenzácia odporu 2-, 3- alebo 4-pripojovacieho dvojvodičového systémového meracieho kábla (0-20Ω)
Odolnosť kábla snímača	Každý kábel
Prúd snímača	≤ 0,6 mA

Odporový signál (Ω)

Typ	Rozsah merania	Min. Rozsah merania
Odpor (Ω)	10..2000 (Ω)	100 (Ω)

Termočlánok (TC)

Typ	Rozsah merania	Min. Rozsah merania
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] V súlade s IEC 584 časť 1	0-1820℃ 32-3308°F 0-2320℃ 32-4208°F 0-2495℃ 32-4523°F -200- 915 °C -328-1679 °F -200- 1200 ℃ -328-2192 °F -200- 1372 °C -328-2501 °F -200- 900 ℃ -328-1652 °F -270- 1300 ℃ -454-2372 °F 0-1768℃ 32-3214°F 0-1768℃ 32-3214°F -200- 400 ℃ -328-752 °F -200- 600 ℃ -328-1112 °F 0-2000℃ 32-3632°F	500 k (900 °F) 500 k (900 °F) 500 k (900 °F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500 k (900 °F) 500 k (900 °F) 50k (900°F) 50k (900°F) 500 k (900 °F)
Studená križovatka	Vnútorné (Pt100) alebo Vonkajšie (0...80℃), 32...176°F
Presnosť studeného spojenia	±1k
Prúd snímača	30 nA

Napäťový signál (mV)

Typ	Rozsah merania	Maximálny rozsah merania
Milivolt (mV)	-10...100 mV	5 mV

vstupný výstup (analógový)

Výstupný signál	4...20 mA.20..4 mA
Prenosové charakteristiky	Linearita teploty, odporu a napätia
Maximálne zaťaženie	(V-8V)/0,025A

(1) Bez odkazu

(2) V súlade s DIN 43710

(3) V súlade s ASTM E988

Digitálny filter Grae 1	0...8 s
vstupný prúd	≤ 3,5 mA
Súčasné obmedzenie	≤ 25 mA
Časový spínač oneskorenia	4s (pri napájaní la-3,8mA)
Čas odozvy	1 s

Signál poruchy (monitorovanie poruchy)

Pod dolnou hranicou merania	Odpor až 3,8 mA
Nad meraním horná tlmivka	Výstupný prúd až 20,5 mA
Poškodenie snímača Skrat snímača	Dá sa nastaviť na ≤ 3,6 mA alebo ≥ 21,0 mA

Elektrické pripojenie

Napájanie	U _b = 8...35V DC Ochrana polarity
Elektrická izolácia (vstup/výstup)	U=3,75kV AC
Prípustný rozsah kolísania	U≤5V (keď Ub≥13V, f _max = 1 KH ₂ t)

Presnosť

Referenčné podmienky

Hodnotená teplota 23℃ (73,4°F）±5K

Tepelný odpor (RTD)

Typ	Presnosť merania
Pt100,Ni100 500 Pt,Ni500 1000 Pt,Ni1000	0,2 tis. alebo 0,08 % 0,5 tis. alebo 0,20 % 0,3 tis. alebo 0,12 %

Odporový signál (Ω)

Typ	Presnosť merania	Rozsah merania
Odpor	±0,1Ω alebo 0,08%	10...40Ω
Odpor	±1,5Ω alebo 0,12%	10...2000Ω

Termočlánok (TC)

Typ	Presnosť merania
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	typ.0,5 k alebo 0,08 % typ.1,0 k alebo 0,08 % typ.2,0 k alebo 0,08 %
Údajný vnútorným úporným koncom	Pt100 DIN IEC751 C1.B

Napäťový signál (mV)

Typ	Presnosť merania	Rozsah merania
milivolt (mv)	±20μV alebo 0,08%	-10...10 mV

Ovplyvnené napájaním	≤±0,01 %/V s odchýlkou 24 ^[3]	Rozsah merania
Ovplyvnené zaťažením	≤±0,02%/100Ω ^[3]	-10...10 mV

(1) Neplatí pre termočlánok.

(2) % sa vzťahuje na nastaviteľný rozsah merania (max. hodnota).

(3) Všetky ala súvisia s konečnou hodnotou merania (FSD)

Posun teploty	RTD Td=±(15ppmkMax. rozsah merania)±50ppmKPrednastavený rozsah merania)∆θTepelný odpor Pt100 Td=±(15ppmk(Konečná hodnota merania 200) 50ppm/KPrednastavený rozsah merania)∆θ Termočlánok(TC) Td=±(50 ppmKMax. rozsah merania 50ppm/KPrednastavený rozsah merania)*∆θ ∆θ=Hodnota teploty prostredia sa líši od retenčnej teploty
Dlhodobá stabilita	≤0,1 tis./rok[1] alebo ≤0,05 %/rok[1][2]

Stav inštalácie

Inštalačný uhol	Bez obmedzenia
Oblasť inštalácie	Vodotesná spojovacia skriňa alebo spojovacia skriňa do výbušného prostredia

Podmienky aplikácie Podmienky prostredia

Teplota prostredia	-40... 85 °C (-40...185 °F). Použiteľné pre oblasť chránenú pred výbuchom
Skladovacia teplota	-0.. 100℃ (-40...-212°F)
Klimatická trieda	n v súlade s EN G0654-1,ClaasC
Kondenzácia	Povolenie
Trieda ProtacLlon	IP 00/IP 66 Inštalácia
Ochrana proti vibráciám	V súlade s IEC 60068-2-6
Elektromagnetická kompatibilita	Anti-EMI a anti-EMl vyžarované emisie v súlade s EN 61326-1 a NAMUR NE 21

Mechanická štruktúra

Welghl	= 40 g
Materiál	Kryt: PC, plast alebo polyester
Terminál	kábel max, 1,75 mm2 (0,0027 in2)

Displej a operačný systém Diaľkové ovládanie

Konfiguračný nástroj	Špeciálny konfiguračný nástroj
Konfiguračný softvér	Operačný softvér pre PC (Reaowin 2o00 ]
prepletať	PC rozhranie pripojené káblom TTL-l-RS 232 s konektorom
Konfiguračný parameter	Typ snímača, typ pripojenia a technická jednotka (C/F rozsah merania, interná/externá kompenzácia studeného konca, kompenzácia odporu kábla pri meraní dvojvodičového systému, poruchový stav, výstupný signál ( 4...20/20...4 mA), digitálny filter (vlhký), výstup, značka meracieho bodu (8 znakov) a výstupný analóg.
