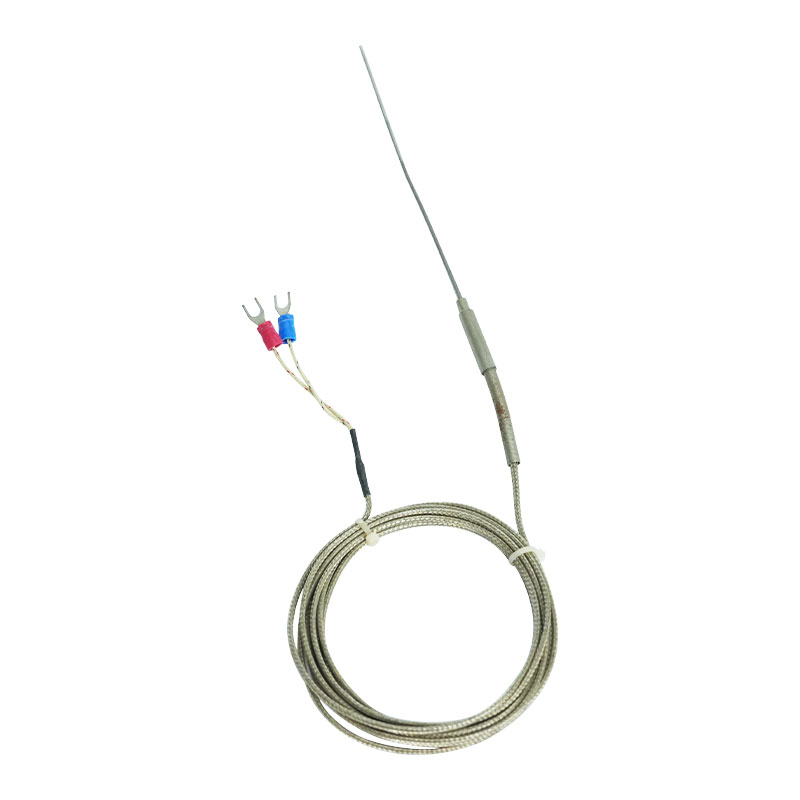

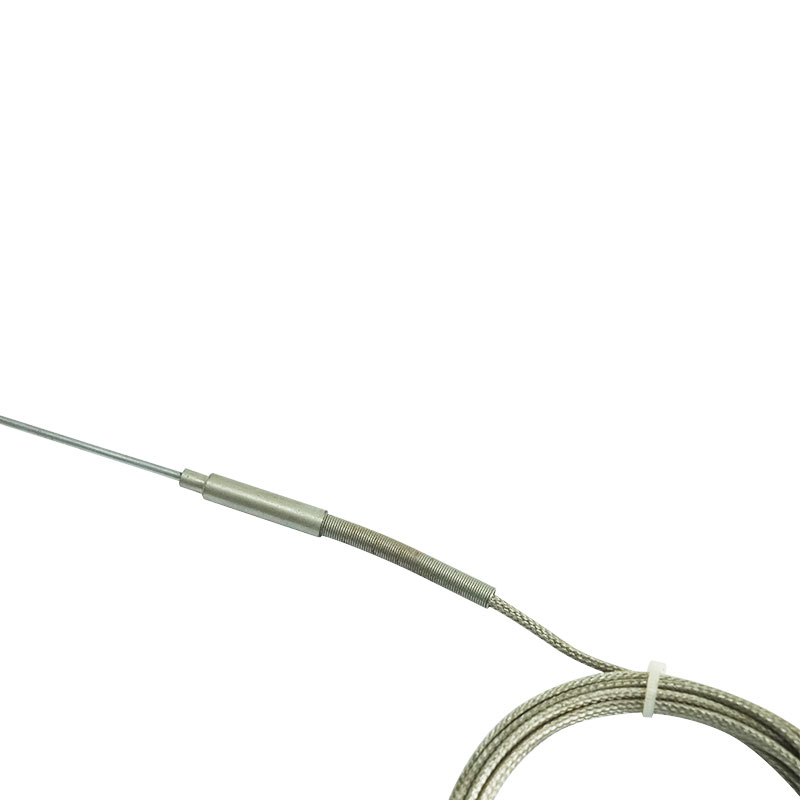

Opláštený termočlánok
-
Typ, rozsah merania teploty a tolerancia plášťového termočlánku
Kategória kód Známka promócie Exlermálny priemer rúrky (mm) Rozsah merania (℃) Maximálna teplota aplikácie (℃) ∆tTolerancia 1 2 Nikl-chróm--cupronikel WREK E ≥Φ3 -40-700 700 ±1,5℃ alebo ±0,4%t ±2,5°C alebo ±0,75%t Nikel-chróm--nisiloy WRNK K -40-900 950 Ferrum-cupronikel WRJK J -40-500 600 Guprum-cupronikel WRCK T -40-350 400 Rhodium Platinum-Platinum WRPK S Φ5-Φ8 0-1100 1300 ± 1,5 ℃ i: 2,5 % l Termočlánok bez pevného zariadenia
Typ pripojovacej skrinky Model Jednoduchý typ WR□K-101
WR□K 2 -101Vodotesný typ WR□K-131
WR□K 2 -131Typ rýchlospojky WR□K-151
WR□K 2 -151Typ leteckej zásuvky WR□K-161
WR□K 2 -161Typ rukoväte WR□K-187

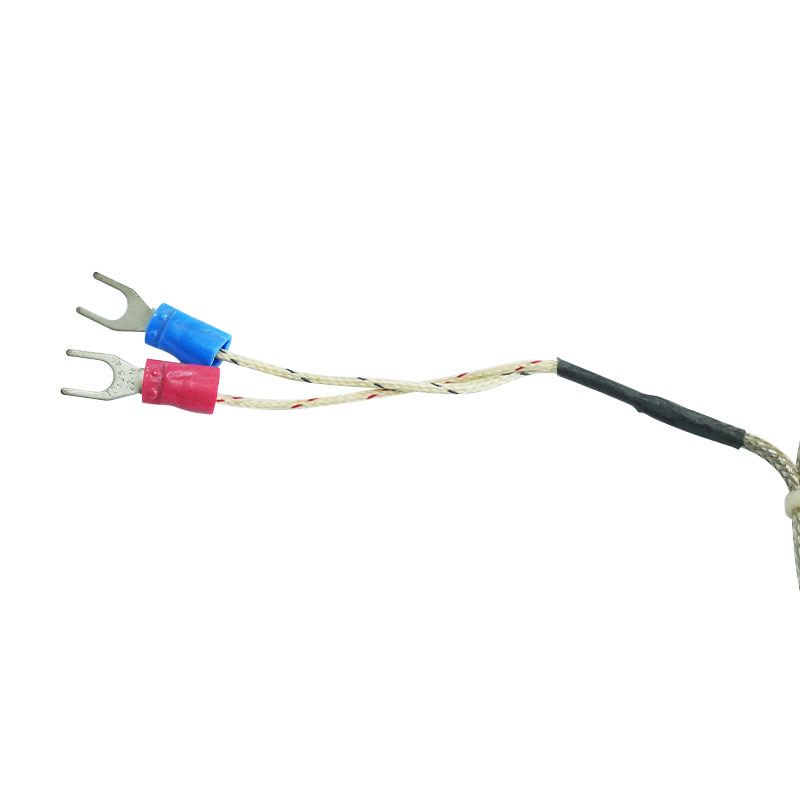

WR□K 2 -187Typ predlžovacieho drôtu WR□K-191
WR□K 2 -191Poznámka: (1) WRNK-101 sa môže použiť na výmenu vnútorného jadra montážneho termočlánku. (2) Typ predlžovacieho drôtu je zvyčajne pripevnený 500 mm oloveným drôtom, ak je potrebné pridať, uveďte dĺžku. (3) Meracia svorka sa dodáva s typom izolácie. ak je potrebné ho spojiť s krytom, zmeňte model mantisy „1“ na „2“ a „7“ na „8“. napríklad 131 sa zmení na 132; 187 sa zmení na 188. (4)Pozrite si strany 26-28, Tabuľka, 6 a Obr. 35, kde sú uvedené deliace značky a rozsah merania. Čas odozvy, priemer a dostupná dĺžka oplášteného termočlánku.
Opláštený termočlánok so skrutkovým uzáverom
Typ pripojovacej skrinky Model Vodotesný typ WR□K-231
WR□K 2 -231
WR□K-331
WR□K 2 -331Typ rýchlospojky WR□K-251
WR□K 2 -251
WR□K-351
WR□K 2 -351Typ leteckej zásuvky WR□K-261
WR□K 2 -261
WR□K-361
WR□K 2 -361Typ predlžovacieho drôtu WR□K-291
WR□K 2 -291
WR□K-391
WR□K 2 -391Typ predlžovacieho drôtu(stainless steel flexible tube) WR□K-291G
WR□K 2 -291G
WR□K-391G
WR□K 2 -391GPoznámka: (1) 500 mm vodič je zvyčajne pripojený k typu predlžovacieho vodiča, ak je potrebné pridať, uveďte dĺžku.
(2) Meracia svorka sa dodáva s typom izolácie. fit potrebuje spojiť sa s plášťom; zmeňte model mantisy "1" na "2", napríklad 231 sa zmení na 232; 291 sa zmení na 292.
(3) Priemer oplášteného termočlánku nie je menší ako 5. Všeobecná dodávka pre skrutkové skrutky skrutiek s ochranným puzdrom je M16×1,5 a ≤Φ4 je M12×1,5.
(4) Menovitý tlak pevnej objímky je 2,5 MPa. Menovitý tlak pohyblivej objímky je normálny tlak.
(5)Pozrite si strany 26 - 28, tabuľka, 6 a obr. 35, kde sú uvedené deliace značky a rozsah merania. čas odozvy, priemer a dostupná dĺžka oplášteného termočlánku
Opláštený termočlánok prírubového typu
Typ pripojovacej skrinky Model Vodotesný typ WR□K-431
WR□K2-431
WR□K-531
WR□K 2 -531Typ rýchlospojky WR□K-451
WR□K 2 -451
WR□K-551
WR□K 2 -551Typ leteckej zásuvky WR□K-461
WR□K 2 -461
WR□K-561
WR□K 2 -561Typ predlžovacieho drôtu WR□K-491
WR□K 2 -491
WR□K-591
WR□K 2 -591Typ predlžovacieho drôtu(stainless steel flexible tube) WR□K-4911G
WR□K 2 -4911G
WR□K-5911G
WR□K 2 -5911GPoznámka: (1) 500 mm vodič je zvyčajne pripojený k predlžovaciemu vodiču typu "S", ak je potrebné pridať, uveďte dĺžku samostatne.
(2) Meracia svorka sa dodáva s typom izolácie. Ak sa potrebuje spojiť so škrupinou, zmeňte model mantisa"1" na "2", napríklad. 431 sa zmení na 432.
(3) Priemer oplášteného termočlánku nie je menší ako Φ5. Všeobecná dodávka pre prírubu objímky je Φ60 a ≤ 04 je Φ50.
(4) Menovitý tlak pevnej príruby je 2,5 MPa. Menovitý tlak príruby pohyblivej príruby je normálny tlak.
(5)Pozrite si strany 26 - 28, tabuľka 6 a obr. 35, kde nájdete deliacu značku, rozsah merania. Čas odozvy, priemer a dostupná dĺžka oplášteného termočlánku.
-
